Beschreibung

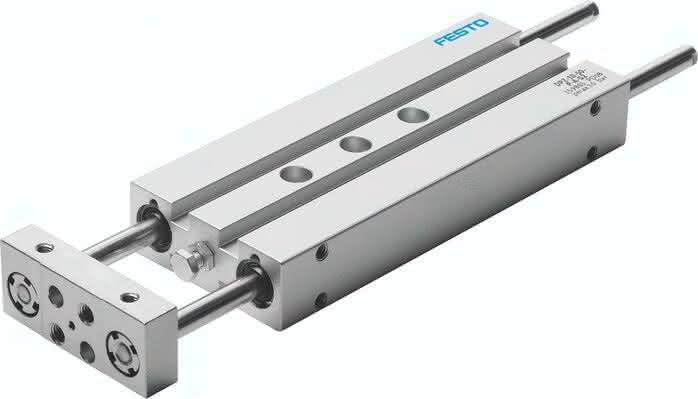

DPZ-25-25-P-A-KF-S2 DPZ-25-25-P-A-KF-S2 (162104) Doppelkolbenzylinder
Spezifikationen
Hub
25 MM
Kolben- durchmesser
25 mm
Justierbarer Endlagenbereich/Länge
10 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Konstruktiver Aufbau
Führung
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Varianten
durchgehende Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Aufprallenergie in den Endlagen
0,30 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
452 N
Alternativanschlüsse
siehe Produktzeichnung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
452 N
Werkstoff Kolbenstange
Einsatzstahl
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
1,2 KG
