Beschreibung

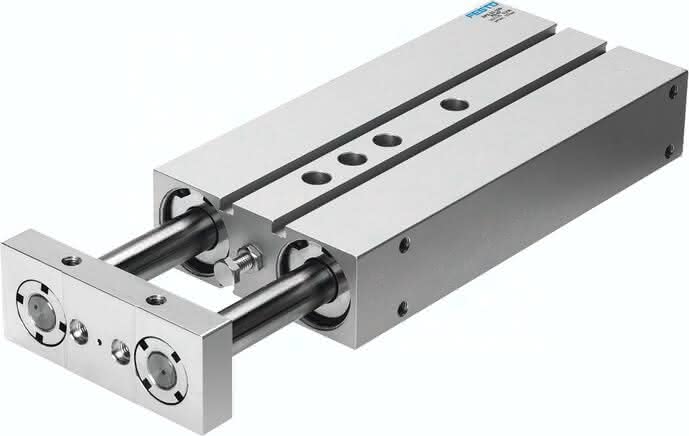

DPZ-20-80-P-A-KF DPZ-20-80-P-A-KF (162065) Doppelkolbenzylinder
Spezifikationen
Einbaulage
beliebig
Hub
80 MM
Justierbarer Endlagenbereich/Länge
10 MM
Kolben- durchmesser
20 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Werkstoff Dichtungen
NBR
Aufprallenergie in den Endlagen
0,20 J
Theoretische Kraft bei 6 bar, Rücklauf
282 N
Theoretische Kraft bei 6 bar, Vorlauf
376 N
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
Einsatzstahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Produktgewicht
0,9 KG
