DPZ-20-80-P-A

(32697) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568114718Artikelnummer: K1786589

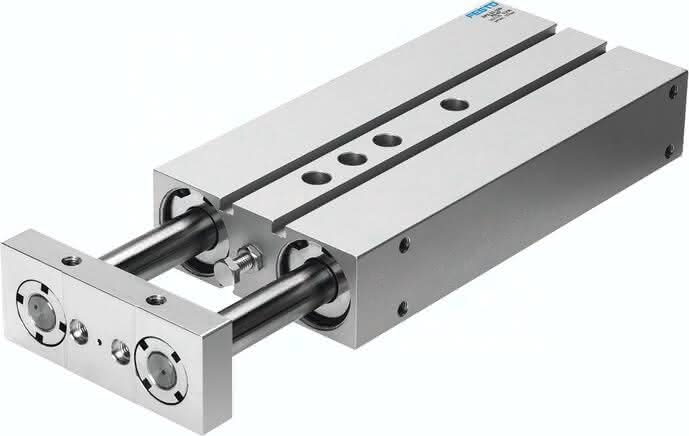

DPZ-20-80-P-A (32697) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZ-20-80-P-A DPZ-20-80-P-A (32697) Doppelkolbenzylinder

Spezifikationen

Hub

80 MM

Schwerpunktsabstand der Nutzlast zur Jochplatte xs

0 MM

Justierbarer Endlagenbereich/Länge

10 MM

Kolben- durchmesser

20 mm

Einbaulage

beliebig

Betriebsart der Antriebseinheit

Joch

Betriebsdruck

1 bis 10 BAR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Konstruktiver Aufbau

Führung

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Führung

Gleitführung

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Funktionsweise

doppeltwirkend

LABS-Konformität

13 N

Positionserkennung

für Näherungsschalter

Theoretische Kraft bei 6 bar, Vorlauf

376 N

Aufprallenergie in den Endlagen

0,20 J

Theoretische Kraft bei 6 bar, Rücklauf

282 N

Alternativanschlüsse

siehe Produktzeichnung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Dichtungen

NBR

Werkstoff Gehäuse

Aluminium-Knetlegierung

Produktgewicht

0,85 KG
