Beschreibung

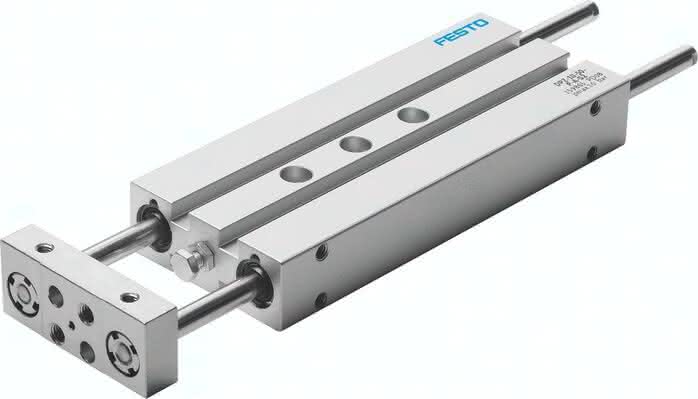

DPZ-20-50-P-A-KF-S2 DPZ-20-50-P-A-KF-S2 (162071) Doppelkolbenzylinder
Spezifikationen
Justierbarer Endlagenbereich/Länge
10 MM
Kolben- durchmesser
20 mm
Hub
50 MM
Betriebsart der Antriebseinheit
Joch
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Führung
Kugelumlaufführung
Varianten
durchgehende Kolbenstange
Konstruktiver Aufbau
Führung
Aufprallenergie in den Endlagen
0,20 J
Theoretische Kraft bei 6 bar, Rücklauf
282 N
Theoretische Kraft bei 6 bar, Vorlauf
282 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Werkstoff Dichtungen
NBR
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Werkstoff Kolbenstange
Einsatzstahl
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
1 KG
