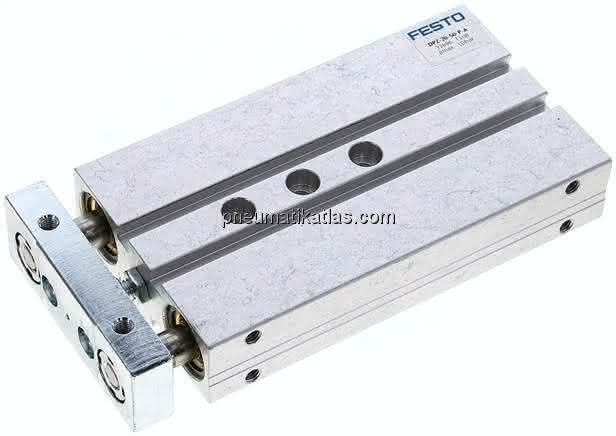

DPZ-20-50-P-A

(32696) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568114701Artikelnummer: K1786585

DPZ-20-50-P-A (32696) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZ-20-50-P-A DPZ-20-50-P-A (32696) Doppelkolbenzylinder

Spezifikationen

Einbaulage

beliebig

Schwerpunktsabstand der Nutzlast zur Jochplatte xs

0 MM

Hub

50 MM

Justierbarer Endlagenbereich/Länge

10 MM

Kolben- durchmesser

20 mm

Betriebsart der Antriebseinheit

Joch

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Positionserkennung

für Näherungsschalter

Konstruktiver Aufbau

Führung

Führung

Gleitführung

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

LABS-Konformität

17 N

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,20 J

Theoretische Kraft bei 6 bar, Rücklauf

282 N

Theoretische Kraft bei 6 bar, Vorlauf

376 N

Werkstoff Dichtungen

NBR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Werkstoff Gehäuse

Aluminium-Knetlegierung

Alternativanschlüsse

siehe Produktzeichnung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsdruck

1 bis 10 BAR

Produktgewicht

0,75 KG
