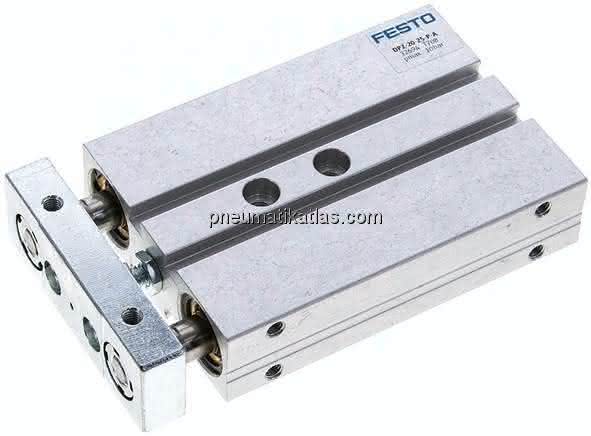

DPZ-20-25-P-A

(32694) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568003968Artikelnummer: K1786577

DPZ-20-25-P-A (32694) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZ-20-25-P-A DPZ-20-25-P-A (32694) Doppelkolbenzylinder

Spezifikationen

Schwerpunktsabstand der Nutzlast zur Jochplatte xs

0 MM

Einbaulage

beliebig

Hub

25 MM

Justierbarer Endlagenbereich/Länge

10 MM

Kolben- durchmesser

20 mm

Betriebsart der Antriebseinheit

Joch

Betriebsdruck

1 bis 10 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Führung

Gleitführung

Konstruktiver Aufbau

Führung

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Funktionsweise

doppeltwirkend

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

LABS-Konformität

22 N

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Dichtungen

NBR

Aufprallenergie in den Endlagen

0,20 J

Theoretische Kraft bei 6 bar, Rücklauf

282 N

Theoretische Kraft bei 6 bar, Vorlauf

376 N

Alternativanschlüsse

siehe Produktzeichnung

Werkstoff Gehäuse

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Produktgewicht

0,65 KG
