Beschreibung

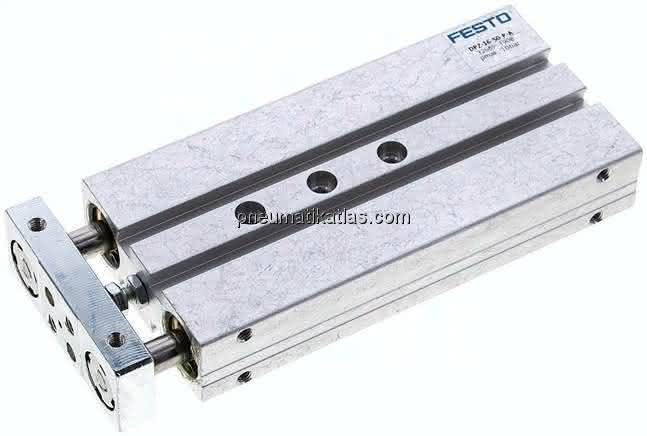

DPZ-16-50-P-A DPZ-16-50-P-A (32689) Doppelkolbenzylinder
Spezifikationen
Konstruktiver Aufbau
Führung
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
0 MM
Justierbarer Endlagenbereich/Länge
10 MM
Kolben- durchmesser
16 mm
Hub
50 MM
Betriebsart der Antriebseinheit
Joch
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Führung
Gleitführung
LABS-Konformität
12 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Aufprallenergie in den Endlagen
0,15 J
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Theoretische Kraft bei 6 bar, Vorlauf
242 N
Werkstoff Dichtungen
NBR
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,55 KG
