Beschreibung

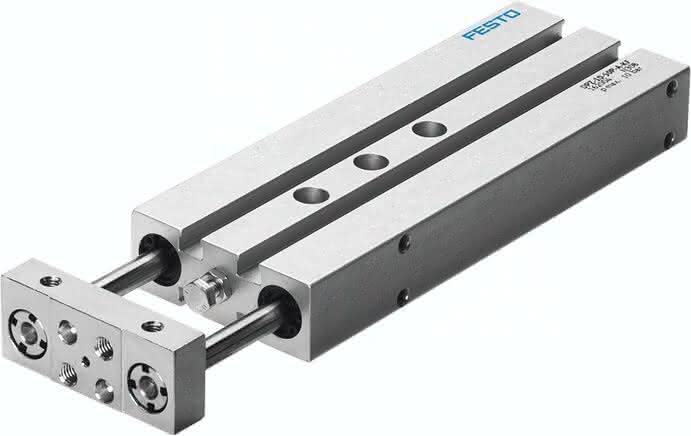

DPZ-16-25-P-A-KF DPZ-16-25-P-A-KF (162027) Doppelkolbenzylinder
Spezifikationen
Kolben- durchmesser
16 mm
Hub
25 MM
Justierbarer Endlagenbereich/Länge
10 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,15 J
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Theoretische Kraft bei 6 bar, Vorlauf
242 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Werkstoff Kolbenstange
Einsatzstahl
Werkstoff Dichtungen
NBR
Produktgewicht
0,48 KG
