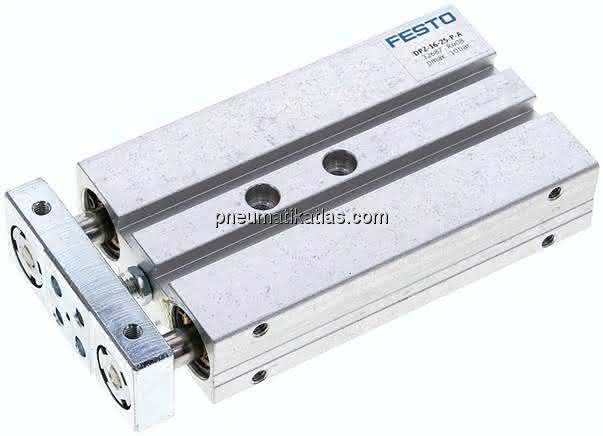

DPZ-16-25-P-A

(32687) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568114640Artikelnummer: K1786553

DPZ-16-25-P-A (32687) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZ-16-25-P-A DPZ-16-25-P-A (32687) Doppelkolbenzylinder

Spezifikationen

Schwerpunktsabstand der Nutzlast zur Jochplatte xs

0 MM

Justierbarer Endlagenbereich/Länge

10 MM

Kolben- durchmesser

16 mm

Betriebsart der Antriebseinheit

Joch

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Hub

25 MM

Führung

Gleitführung

Positionserkennung

für Näherungsschalter

Betriebsdruck

1 bis 10 BAR

Funktionsweise

doppeltwirkend

Werkstoff Gehäuse

Aluminium-Knetlegierung

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage

beliebig

Konstruktiver Aufbau

Führung

Aufprallenergie in den Endlagen

0,15 J

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Theoretische Kraft bei 6 bar, Vorlauf

242 N

Alternativanschlüsse

siehe Produktzeichnung

Werkstoff Dichtungen

NBR

Theoretische Kraft bei 6 bar, Rücklauf

180 N

LABS-Konformität

16 N

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Produktgewicht

0,46 KG
