Beschreibung

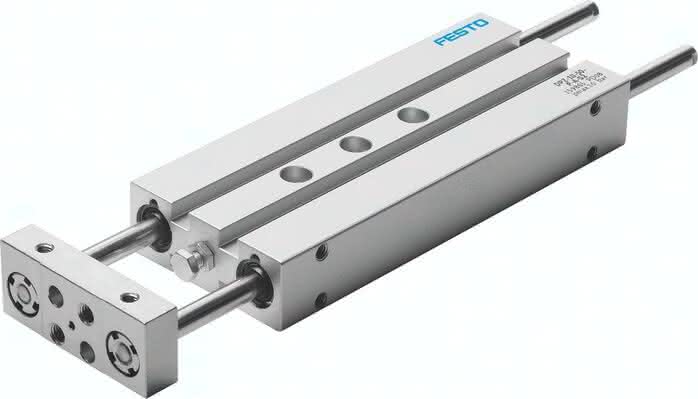

DPZ-16-10-P-A-S2 DPZ-16-10-P-A-S2 (159867) Doppelkolbenzylinder
Spezifikationen
Hub
10 MM
Justierbarer Endlagenbereich/Länge
10 MM
Kolben- durchmesser
16 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Funktionsweise
doppeltwirkend
Varianten
durchgehende Kolbenstange
Betriebsdruck
1 bis 10 BAR
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Aufprallenergie in den Endlagen
0,15 J
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
180 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Produktgewicht
0,47 KG
