Beschreibung

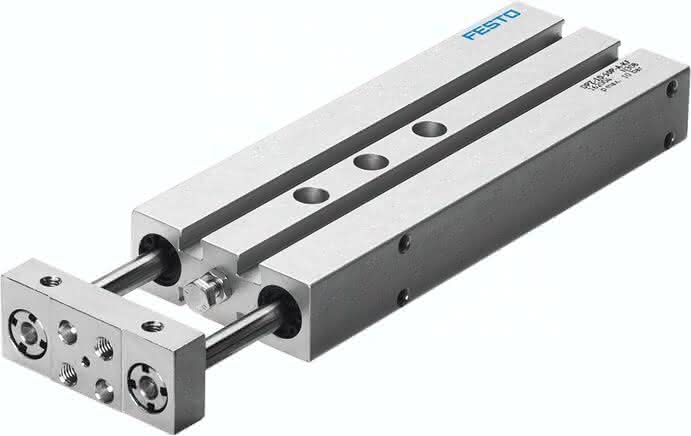

DPZ-10-50-P-A-KF DPZ-10-50-P-A-KF (162004) Doppelkolbenzylinder
Spezifikationen
Hub
50 MM
Kolben- durchmesser
10 mm
Justierbarer Endlagenbereich/Länge
10 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
2,5 bis 10 BAR
Konstruktiver Aufbau
Führung
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Aufprallenergie in den Endlagen
0,08 J
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
60 N
Theoretische Kraft bei 6 bar, Vorlauf
94 N
Alternativanschlüsse
siehe Produktzeichnung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Gehäuse
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
Einsatzstahl
Werkstoff Dichtungen
NBR
Produktgewicht
0,38 KG
