Beschreibung

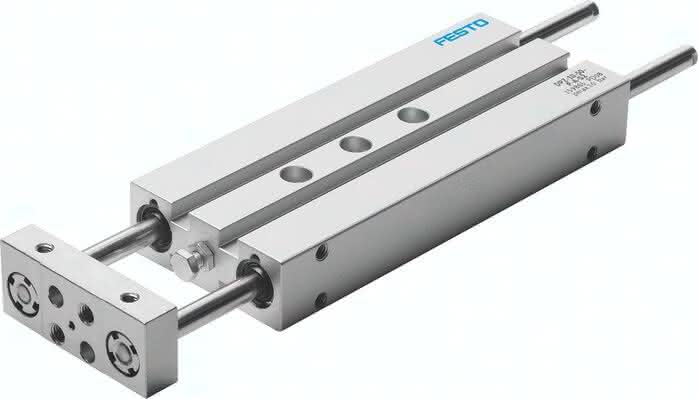

DPZ-10-40-P-A-KF-S2 DPZ-10-40-P-A-KF-S2 (162008) Doppelkolbenzylinder
Spezifikationen
Hub
40 MM
Kolben- durchmesser
10 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
2,5 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Justierbarer Endlagenbereich/Länge
10 MM
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Führung
Kugelumlaufführung
Varianten
durchgehende Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,08 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
60 N
Theoretische Kraft bei 6 bar, Vorlauf
60 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
Einsatzstahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Dichtungen
NBR
Produktgewicht
0,45 KG
