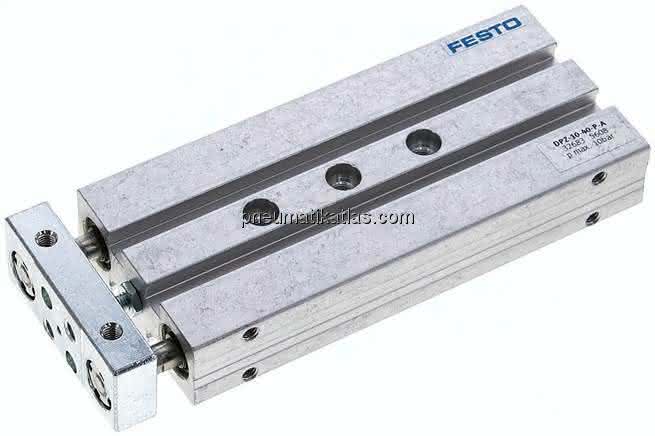

DPZ-10-40-P-A

(32683) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568114626Artikelnummer: K1786537

DPZ-10-40-P-A (32683) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZ-10-40-P-A DPZ-10-40-P-A (32683) Doppelkolbenzylinder

Spezifikationen

Hub

40 MM

Schwerpunktsabstand der Nutzlast zur Jochplatte xs

0 MM

Justierbarer Endlagenbereich/Länge

10 MM

Kolben- durchmesser

10 mm

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Betriebsart der Antriebseinheit

Joch

Einbaulage

beliebig

Betriebsdruck

2,5 bis 10 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Führung

Führung

Gleitführung

Positionserkennung

für Näherungsschalter

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Aufprallenergie in den Endlagen

0,08 J

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Theoretische Kraft bei 6 bar, Rücklauf

60 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Theoretische Kraft bei 6 bar, Vorlauf

94 N

Alternativanschlüsse

siehe Produktzeichnung

Werkstoff Gehäuse

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

LABS-Konformität

5 N

Werkstoff Dichtungen

NBR

Produktgewicht

0,33 KG
