DPDM-Q-6-5-S-PA

(4830970) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292706Artikelnummer: K1809698

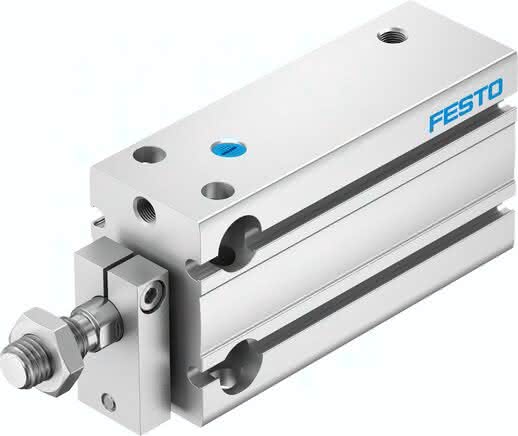

DPDM-Q-6-5-S-PA (4830970) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-6-5-S-PA DPDM-Q-6-5-S-PA (4830970) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Betriebsdruck

2,5 bis 8 BAR

Kolben- durchmesser

6 mm

Hub

5 MM

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Werkstoffhinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Verdrehsicherung/Führung

Führungsstange mit Joch

Positionserkennung

für Näherungsschalter

Funktionsweise

drückend, einfachwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 6 bar

13 N

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Bewegte Masse bei 0 mm Hub

7,5 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

25,5 G

Gewichtszuschlag pro 10 mm Hub

6,3 G

Pneumatischer Anschluss

LABS-Konformität

13 N

Werkstoff Deckel

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

0,9 G

Varianten

einseitige Kolbenstange

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Werkstoff Dichtungen

NBR, TPE-U(PU)

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Produktgewicht

0,03 KG
