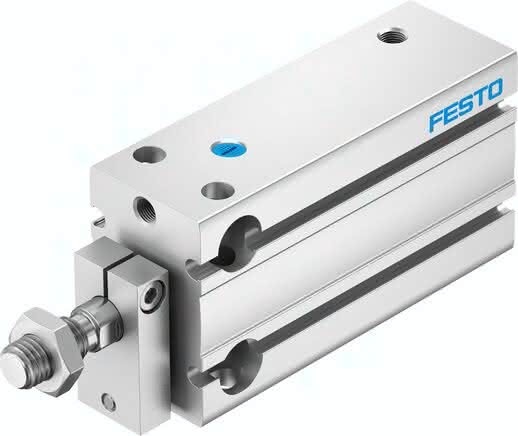

DPDM-Q-6-15-S-PA

(4830972) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292720Artikelnummer: K1809700

DPDM-Q-6-15-S-PA (4830972) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-6-15-S-PA DPDM-Q-6-15-S-PA (4830972) Kompaktzylinder

Spezifikationen

Hub

15 MM

Kolben- durchmesser

6 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Funktionsweise

drückend, einfachwirkend

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Betriebsdruck

2,5 bis 8 BAR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Theoretische Kraft bei 6 bar

13 N

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Verdrehsicherung/Führung

Führungsstange mit Joch

LABS-Konformität

13 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

25,5 G

Bewegte Masse bei 0 mm Hub

7,5 G

Gewichtszuschlag pro 10 mm Hub

6,3 G

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Einbaulage

beliebig

Pneumatischer Anschluss

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

0,9 G

Werkstoff Deckel

Aluminium-Knetlegierung

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Werkstoff Dichtungen

NBR, TPE-U(PU)

Werkstoffhinweis

RoHS konform

Produktgewicht

0,036 KG
