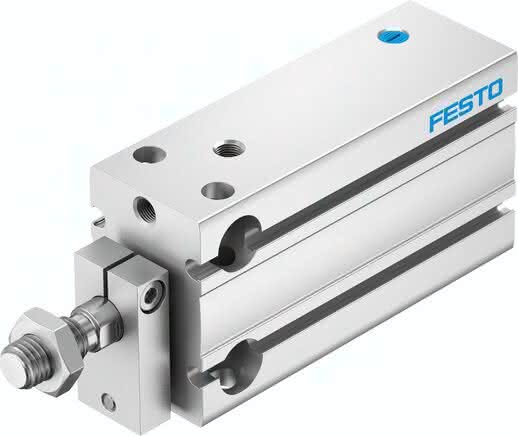

DPDM-Q-6-15-P-PA

(4830976) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292751Artikelnummer: K1809703

DPDM-Q-6-15-P-PA (4830976) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-6-15-P-PA DPDM-Q-6-15-P-PA (4830976) Kompaktzylinder

Spezifikationen

Hub

15 MM

Kolben- durchmesser

6 mm

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Betriebsdruck

2,5 bis 8 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Verdrehsicherung/Führung

Führungsstange mit Joch

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Varianten

einseitige Kolbenstange

Positionserkennung

für Näherungsschalter

Funktionsweise

einfachwirkend, ziehend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

25,5 G

Bewegte Masse bei 0 mm Hub

7,5 G

Gewichtszuschlag pro 10 mm Hub

6,3 G

LABS-Konformität

9 N

Theoretische Kraft bei 6 bar, Rücklauf

9 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

0,9 G

Pneumatischer Anschluss

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Produktgewicht

0,036 KG
