DPDM-Q-32-15-P-PA

(4828501) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292348Artikelnummer: K1809662

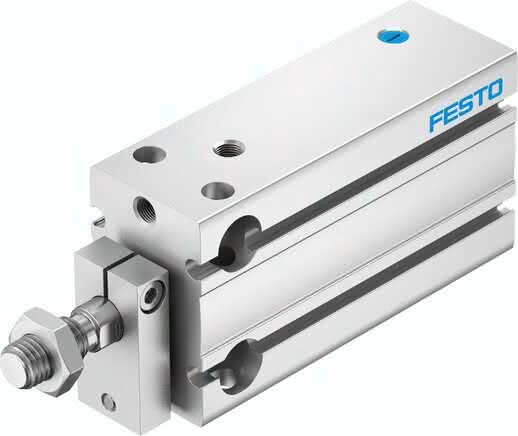

DPDM-Q-32-15-P-PA (4828501) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-32-15-P-PA DPDM-Q-32-15-P-PA (4828501) Kompaktzylinder

Spezifikationen

Kolben- durchmesser

32 mm

LABS-Konformität

377 N

Einbaulage

beliebig

Hub

15 MM

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Werkstoffhinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Betriebsdruck

1,5 bis 8 BAR

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

einfachwirkend, ziehend

Verdrehsicherung/Führung

Führungsstange mit Joch

Pneumatischer Anschluss

G1/8

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

334,0 G

Theoretische Kraft bei 6 bar, Rücklauf

377 N

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Bewegte Masse bei 0 mm Hub

109,0 G

Gewichtszuschlag pro 10 mm Hub

52,5 G

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

10,5 G

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Produktgewicht

0,4 KG
