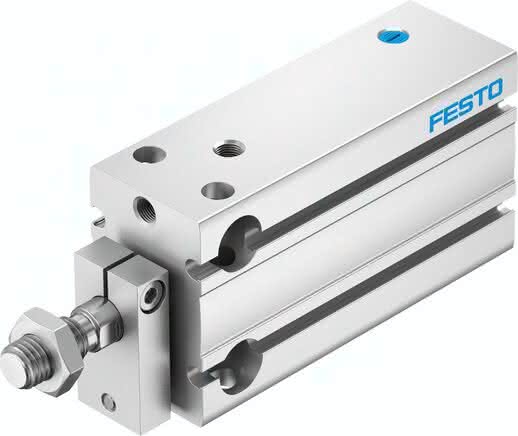

DPDM-Q-32-10-P-PA

(4828500) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292331Artikelnummer: K1809661

DPDM-Q-32-10-P-PA (4828500) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-32-10-P-PA DPDM-Q-32-10-P-PA (4828500) Kompaktzylinder

Spezifikationen

Hub

10 MM

Kolben- durchmesser

32 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Varianten

einseitige Kolbenstange

Positionserkennung

für Näherungsschalter

Betriebsdruck

1,5 bis 8 BAR

Funktionsweise

einfachwirkend, ziehend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

334,0 G

Bewegte Masse bei 0 mm Hub

109,0 G

Gewichtszuschlag pro 10 mm Hub

52,5 G

LABS-Konformität

377 N

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Theoretische Kraft bei 6 bar, Rücklauf

377 N

Verdrehsicherung/Führung

Führungsstange mit Joch

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

10,5 G

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Produktgewicht

0,38 KG
