DPDM-Q-25-5-P-PA

(4840838) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568293697Artikelnummer: K1809797

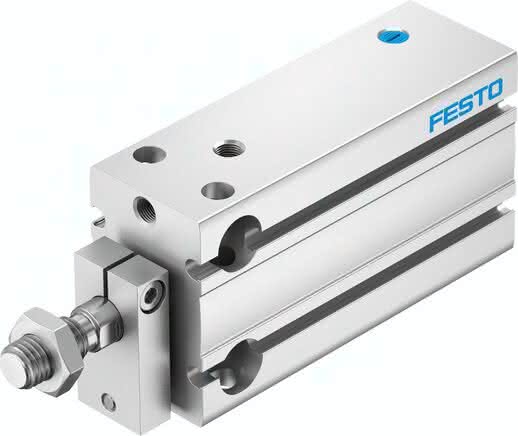

DPDM-Q-25-5-P-PA (4840838) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-25-5-P-PA DPDM-Q-25-5-P-PA (4840838) Kompaktzylinder

Spezifikationen

Kolben- durchmesser

25 mm

LABS-Konformität

221 N

Einbaulage

beliebig

Hub

5 MM

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Werkstoffhinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Betriebsdruck

1,5 bis 8 BAR

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

einfachwirkend, ziehend

Verdrehsicherung/Führung

Führungsstange mit Joch

Pneumatischer Anschluss

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

226,0 G

Theoretische Kraft bei 6 bar, Rücklauf

221 N

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Bewegte Masse bei 0 mm Hub

76,0 G

Gewichtszuschlag pro 10 mm Hub

35,0 G

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

8,0 G

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Produktgewicht

0,24 KG
