Beschreibung

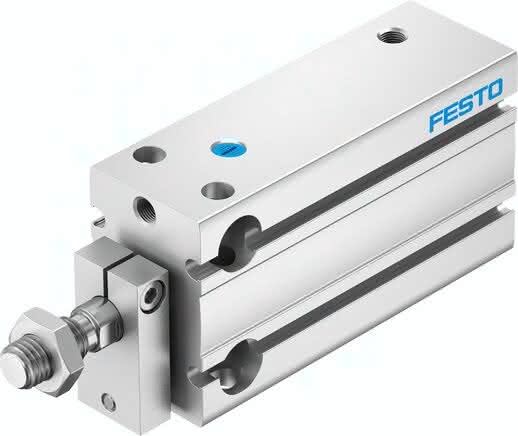

DPDM-Q-25-15-S-PA DPDM-Q-25-15-S-PA (4840837) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben- durchmesser
25 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
drückend, einfachwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoffhinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Verdrehsicherung/Führung
Führungsstange mit Joch
LABS-Konformität
269 N
Theoretische Kraft bei 6 bar
269 N
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
210,0 G
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
76,0 G
Werkstoff Dichtungen
TPE-U(PU)
Gewichtszuschlag pro 10 mm Hub
35,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
8,0 G
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,28 KG
