Beschreibung

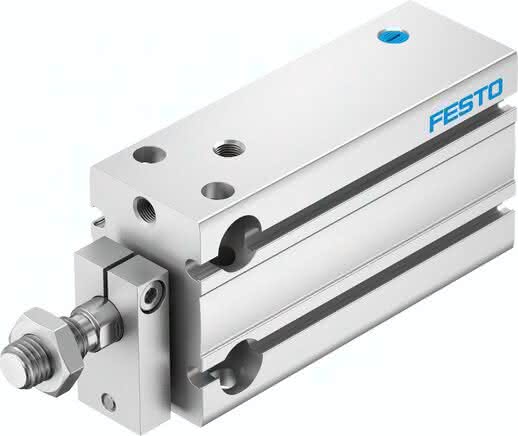

DPDM-Q-20-5-P-PA DPDM-Q-20-5-P-PA (4840832) Kompaktzylinder
Spezifikationen
Einbaulage
beliebig
Hub
5 MM
Werkstoffhinweis
RoHS konform
Kolben- durchmesser
20 mm
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1,5 bis 8 BAR
Funktionsweise
einfachwirkend, ziehend
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
LABS-Konformität
130 N
Theoretische Kraft bei 6 bar, Rücklauf
130 N
Bewegte Masse bei 0 mm Hub
46,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
140,0 G
Gewichtszuschlag pro 10 mm Hub
22,5 G
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Dichtungen
TPE-U(PU)
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
M5
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Verdrehsicherung/Führung
Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,6 G
Werkstoff Deckel
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,15 KG
