Beschreibung

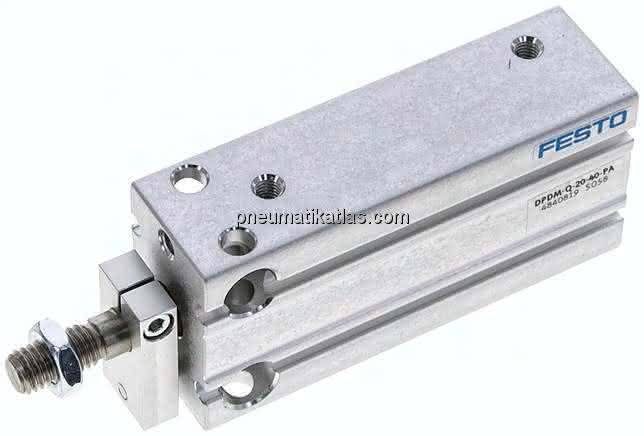

DPDM-Q-20-40-PA DPDM-Q-20-40-PA (4840819) Kompaktzylinder
Spezifikationen
Hub
40 MM
Kolben- durchmesser
20 mm
LABS-Konformität
188 N
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Betriebsdruck
1,5 bis 8 BAR
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar
188 N
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Bewegte Masse bei 0 mm Hub
46,0 G
Gewichtszuschlag pro 10 mm Hub
22,5 G
Pneumatischer Anschluss
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
140,0 G
Einbaulage
beliebig
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,6 G
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
158 N
Verdrehsicherung/Führung
Führungsstange mit Joch
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Produktgewicht
0,23 KG
