Beschreibung

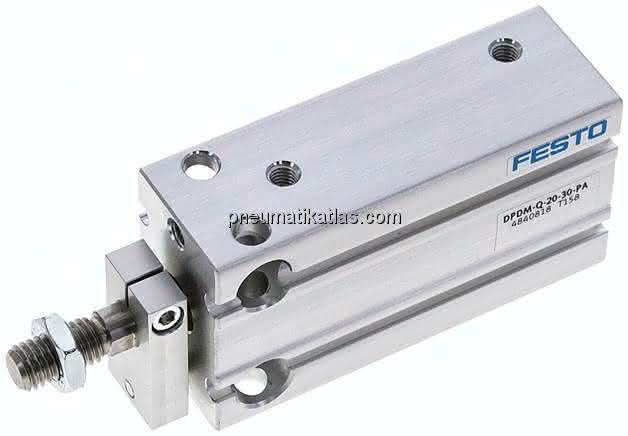

DPDM-Q-20-30-PA DPDM-Q-20-30-PA (4840818) Kompaktzylinder
Spezifikationen
Hub
30 MM
Kolben- durchmesser
20 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Theoretische Kraft bei 6 bar
188 N
Verdrehsicherung/Führung
Führungsstange mit Joch
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
140,0 G
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
188 N
Theoretische Kraft bei 6 bar, Rücklauf
158 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,6 G
Pneumatischer Anschluss
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Bewegte Masse bei 0 mm Hub
46,0 G
Gewichtszuschlag pro 10 mm Hub
22,5 G
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,2 KG
