Beschreibung

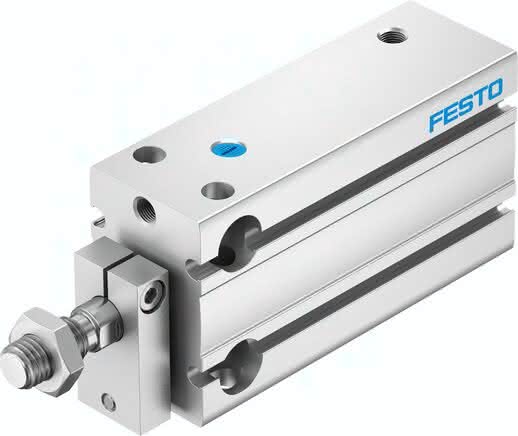

DPDM-Q-20-15-S-PA DPDM-Q-20-15-S-PA (4840823) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
20 mm
Hub
15 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 8 BAR
Funktionsweise
drückend, einfachwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 6 bar
160 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Verdrehsicherung/Führung
Führungsstange mit Joch
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
129,0 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Bewegte Masse bei 0 mm Hub
46,0 G
Gewichtszuschlag pro 10 mm Hub
22,5 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,6 G
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
160 N
Produktgewicht
0,17 KG
