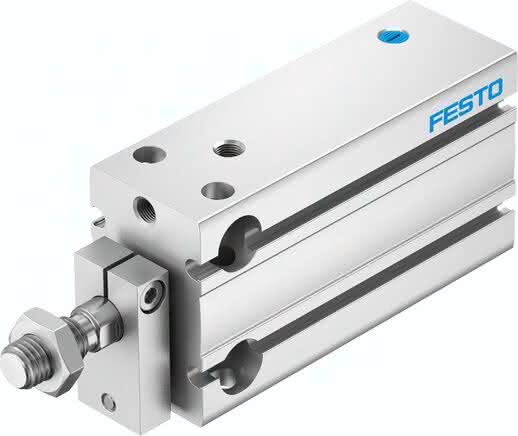

DPDM-Q-20-15-P-PA

(4840834) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568293659Artikelnummer: K1809793

DPDM-Q-20-15-P-PA (4840834) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-20-15-P-PA DPDM-Q-20-15-P-PA (4840834) Kompaktzylinder

Spezifikationen

Hub

15 MM

Kolben- durchmesser

20 mm

Betriebsdruck

1,5 bis 8 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Funktionsweise

einfachwirkend, ziehend

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Positionserkennung

für Näherungsschalter

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Verdrehsicherung/Führung

Führungsstange mit Joch

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

140,0 G

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

130 N

Theoretische Kraft bei 6 bar, Rücklauf

130 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

4,6 G

Pneumatischer Anschluss

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Bewegte Masse bei 0 mm Hub

46,0 G

Gewichtszuschlag pro 10 mm Hub

22,5 G

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

TPE-U(PU)

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Produktgewicht

0,17 KG
