Beschreibung

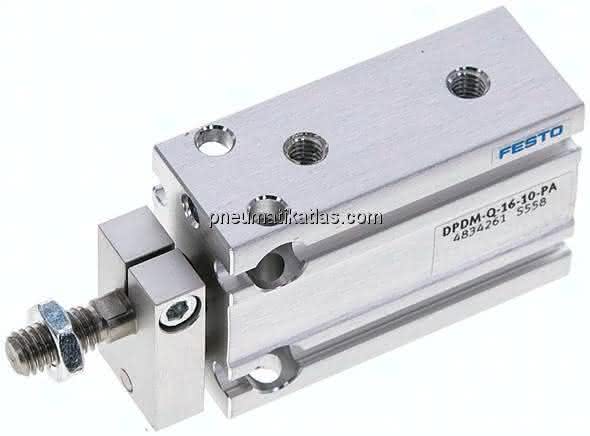

DPDM-Q-16-10-PA DPDM-Q-16-10-PA (4834261) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben- durchmesser
16 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 8 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar
121 N
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
LABS-Konformität
121 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
75,0 G
Theoretische Kraft bei 6 bar, Rücklauf
104 N
Bewegte Masse bei 0 mm Hub
27,0 G
Gewichtszuschlag pro 10 mm Hub
13,5 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
2,8 G
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Pneumatischer Anschluss
M5
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Produktgewicht
0,085 KG
