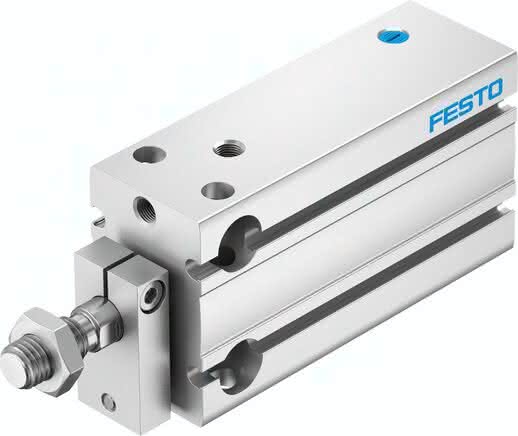

DPDM-Q-10-5-P-PA

(4833140) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292973Artikelnummer: K1809725

DPDM-Q-10-5-P-PA (4833140) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-10-5-P-PA DPDM-Q-10-5-P-PA (4833140) Kompaktzylinder

Spezifikationen

Hub

5 MM

LABS-Konformität

31 N

Kolben- durchmesser

10 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

einfachwirkend, ziehend

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsdruck

2 bis 8 BAR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

36,5 G

Gewichtszuschlag pro 10 mm Hub

7,5 G

Bewegte Masse bei 0 mm Hub

13,5 G

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Theoretische Kraft bei 6 bar, Rücklauf

31 N

Verdrehsicherung/Führung

Führungsstange mit Joch

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1,3 G

Pneumatischer Anschluss

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PU)

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Produktgewicht

0,042 KG
