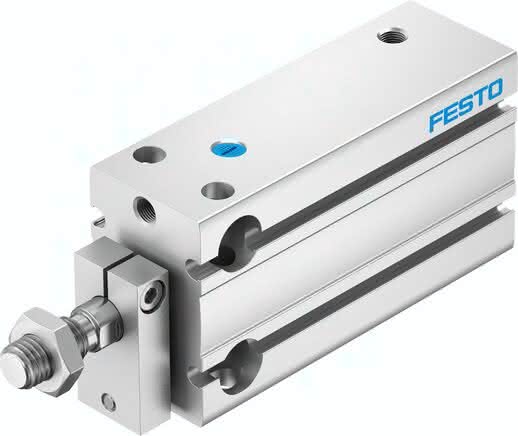

DPDM-Q-10-15-S-PA

(4833121) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292966Artikelnummer: K1809724

DPDM-Q-10-15-S-PA (4833121) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-10-15-S-PA DPDM-Q-10-15-S-PA (4833121) Kompaktzylinder

Spezifikationen

Hub

15 MM

Kolben- durchmesser

10 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

2 bis 8 BAR

Funktionsweise

drückend, einfachwirkend

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Theoretische Kraft bei 6 bar

38 N

Bewegte Masse bei 0 mm Hub

13,0 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

37,0 G

Gewichtszuschlag pro 10 mm Hub

7,5 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1,3 G

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Verdrehsicherung/Führung

Führungsstange mit Joch

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

LABS-Konformität

38 N

Werkstoffhinweis

RoHS konform

Werkstoff Dichtungen

NBR, TPE-U(PU)

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Produktgewicht

0,049 KG
