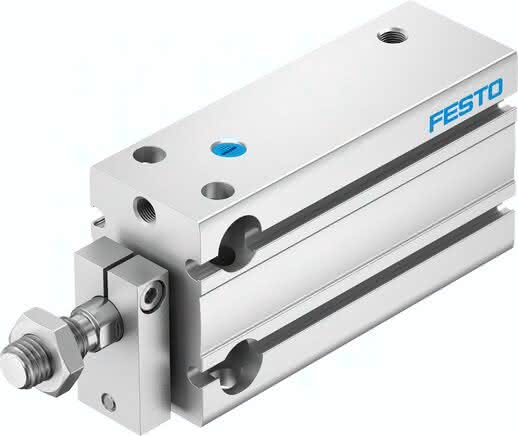

DPDM-Q-10-10-S-PA

(4833120) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568292959Artikelnummer: K1809723

DPDM-Q-10-10-S-PA (4833120) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

DPDM-Q-10-10-S-PA DPDM-Q-10-10-S-PA (4833120) Kompaktzylinder

Spezifikationen

Hub

10 MM

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

2 bis 8 BAR

Kolben- durchmesser

10 mm

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Funktionsweise

drückend, einfachwirkend

LABS-Konformität

38 N

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Hinweis zum Betriebs- und Steuermedium-1

-10 bis 80 GC

Theoretische Kraft bei 6 bar

38 N

Verdrehsicherung/Führung

Führungsstange mit Joch

Werkstoffhinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Bewegte Masse bei 0 mm Hub

13,0 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)

37,0 G

Gewichtszuschlag pro 10 mm Hub

7,5 G

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1,3 G

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Befestigungsart

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Werkstoff Dichtungen

NBR, TPE-U(PU)

Produktgewicht

0,046 KG
