Beschreibung

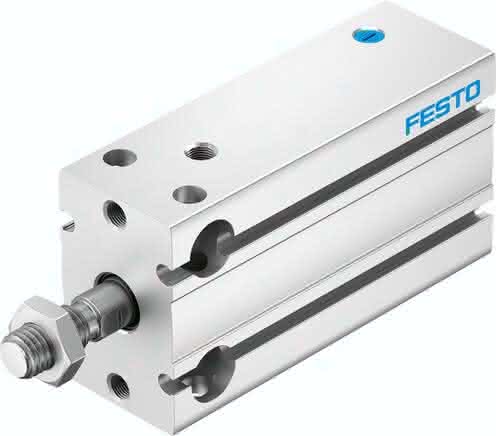

DPDM-6-10-P-PA DPDM-6-10-P-PA (4830947) Kompaktzylinder
Spezifikationen
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Hub
10 MM
Kolben- durchmesser
6 mm
Betriebsdruck
2,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
9 N
Varianten
einseitige Kolbenstange
Funktionsweise
einfachwirkend, ziehend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Bewegte Masse bei 0 mm Hub
3,0 G
Gewichtszuschlag pro 10 mm Hub
6,3 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
21,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
0,6 G
Theoretische Kraft bei 6 bar, Rücklauf
9 N
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,029 KG
