Beschreibung

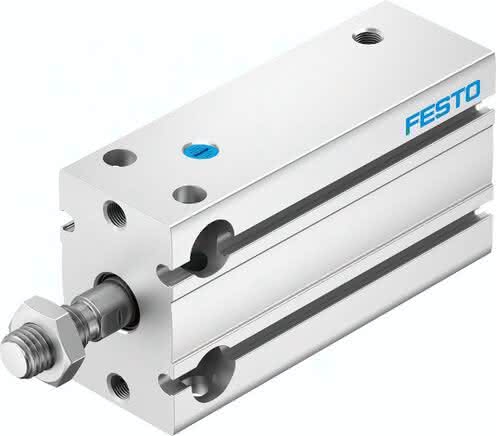

DPDM-20-10-S-PA DPDM-20-10-S-PA (4840808) Kompaktzylinder
Spezifikationen
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Hub
10 MM
Kolben- durchmesser
20 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
160 N
Varianten
einseitige Kolbenstange
Funktionsweise
drückend, einfachwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar
160 N
Bewegte Masse bei 0 mm Hub
34,5 G
Gewichtszuschlag pro 10 mm Hub
22,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
117,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,0 G
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,15 KG
