Beschreibung

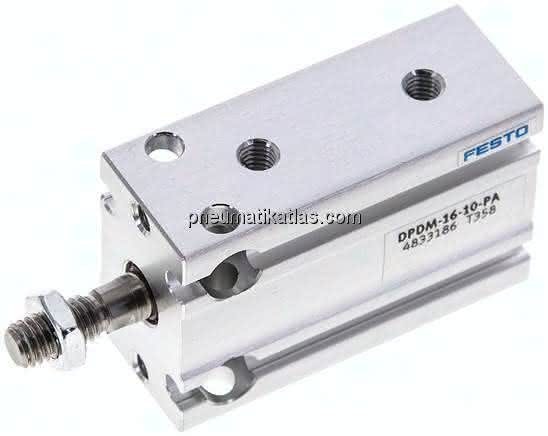

DPDM-16-10-PA DPDM-16-10-PA (4833186) Kompaktzylinder
Spezifikationen
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Hub
10 MM
Kolben- durchmesser
16 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
121 N
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar
121 N
Bewegte Masse bei 0 mm Hub
18,0 G
Gewichtszuschlag pro 10 mm Hub
13,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
66,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
2,3 G
Theoretische Kraft bei 6 bar, Rücklauf
104 N
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,08 KG
