Beschreibung

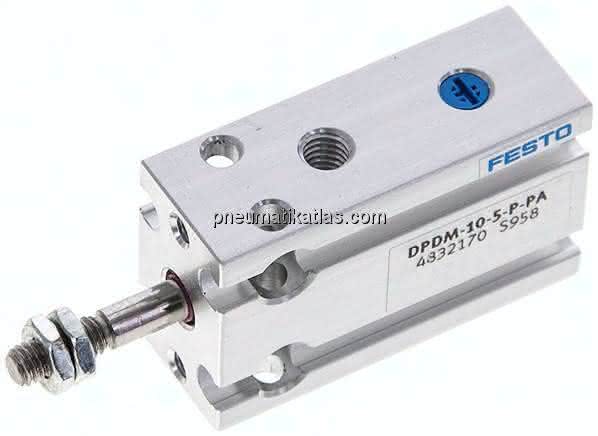

DPDM-10-5-P-PA DPDM-10-5-P-PA (4832170) Kompaktzylinder
Spezifikationen
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Hub
5 MM
Kolben- durchmesser
10 mm
Betriebsdruck
2 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
31 N
Varianten
einseitige Kolbenstange
Funktionsweise
einfachwirkend, ziehend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Bewegte Masse bei 0 mm Hub
7,0 G
Gewichtszuschlag pro 10 mm Hub
7,5 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi)
30,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
1,0 G
Theoretische Kraft bei 6 bar, Rücklauf
31 N
Werkstoff Gehäuse
Alu-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,035 KG
