Beschreibung

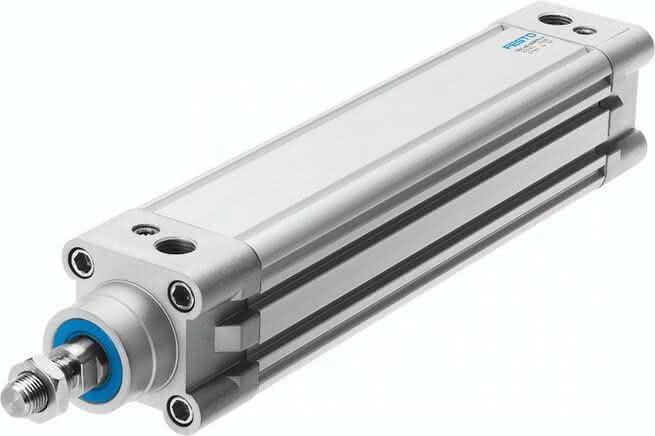

DNC-50-400-PPV DNC-50-400-PPV (163393) Normzylinder
Spezifikationen
Befestigungsart
mit Innengewinde, mit Zubehör
Hub
400 MM
Kolben-Durchmesser
50 mm
Betriebsdruck
0,6 bis 12 BAR
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Kolbenstangengewinde
M16x1,5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Dämpfungslänge
22 MM
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Entspricht Norm
ISO 15552
Positionserkennung
ohne
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,2 J
Bewegte Masse bei 0 mm Hub
538 G
Gewichtszuschlag pro 10 mm Hub
64 G
Theoretische Kraft bei 6 bar, Rücklauf
990 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Grundgewicht bei 0 mm Hub
1.260 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Werkstoff Deckel
Aluminium-Druckguss, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/4
Werkstoff Dichtungen
TPE-U(PU)
Produktgewicht
3,8 KG
