Beschreibung

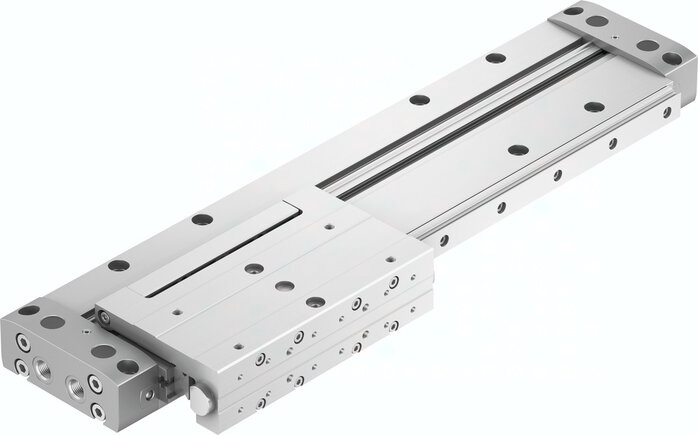

DLGF-KF-40-500-PPSA DLGF-KF-40-500-PPSA (5074762) Linearantrieb
Spezifikationen
Befestigungsart
mit Zubehör, Direktbefestigung über Durchgangsbohrung
Hub
500 MM
Kolben- durchmesser
40 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelumlaufführung
Mitnahmeprinzip
formschlüssig (Schlitz)
LABS-Konformität
1.700 N
Dämpfungslänge
12,9 MM
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform, kupferfrei
Max. Kraft -Fz (hin zum Antrieb)
2.000 N
Max. Kraft +Fz (weg vom Antrieb)
1.150 N
Max. Kraft -Fz (hin zum Antrieb)-1
90,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
siehe Produktzeichnung
Theoretische Kraft bei 6 bar, Rücklauf
754 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Max. Kraft +Fz (weg vom Antrieb)-1
90,0 NM
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
54,0 NM
Hinweis zum Betriebs- und Steuermedium-1
0 bis 60 GC
Werkstoff Deckel
Aluminium-Guss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Bewegte Masse
2.540 G
Pneumatischer Anschluss
G1/4
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
11 KG
