Beschreibung

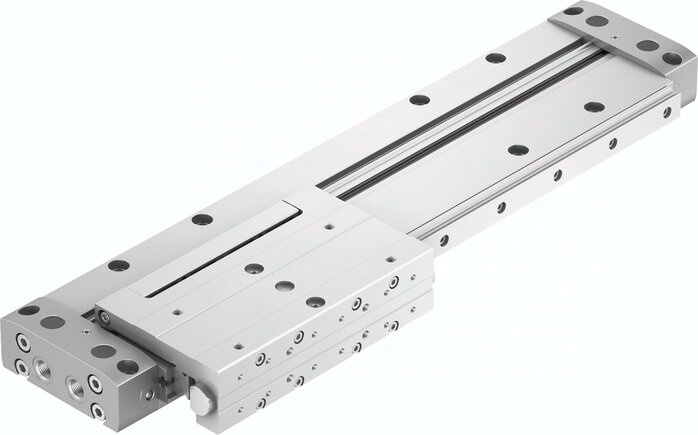

DLGF-KF-25-350-PPSA DLGF-KF-25-350-PPSA (5072375) Linearantrieb
Spezifikationen
Befestigungsart
mit Zubehör, Direktbefestigung über Durchgangsbohrung
Hub
350 MM
Kolben- durchmesser
25 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelumlaufführung
Mitnahmeprinzip
formschlüssig (Schlitz)
LABS-Konformität
1.000 N
Dämpfungslänge
9,0 MM
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform, kupferfrei
Max. Kraft -Fz (hin zum Antrieb)
1.200 N
Max. Kraft +Fz (weg vom Antrieb)
700 N
Max. Kraft -Fz (hin zum Antrieb)-1
30,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
siehe Produktzeichnung
Theoretische Kraft bei 6 bar, Rücklauf
295 N
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Max. Kraft +Fz (weg vom Antrieb)-1
30,0 NM
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
12,3 NM
Hinweis zum Betriebs- und Steuermedium-1
0 bis 60 GC
Werkstoff Deckel
Aluminium-Guss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Bewegte Masse
760 G
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PU), NBR
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
3,2 KG
