Beschreibung

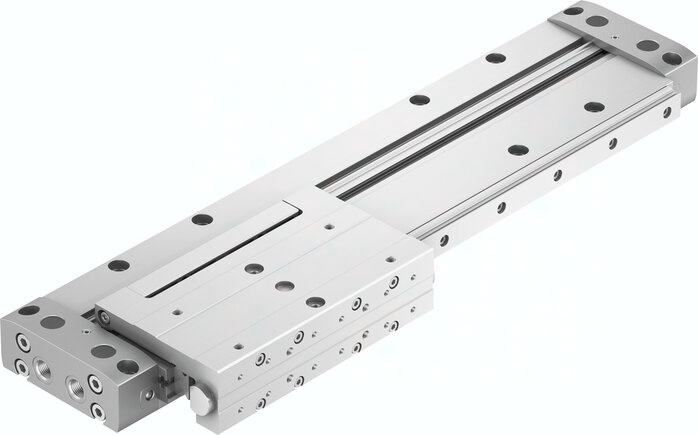

DLGF-KF-20-100-PPSA DLGF-KF-20-100-PPSA (5074938) Linearantrieb
Spezifikationen
Befestigungsart
mit Zubehör, Direktbefestigung über Durchgangsbohrung
Hub
100 MM
Kolben- durchmesser
20 mm
Betriebsdruck
2 bis 8 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelumlaufführung
Mitnahmeprinzip
formschlüssig (Schlitz)
LABS-Konformität
600 N
Dämpfungslänge
9,6 MM
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform, kupferfrei
Max. Kraft -Fz (hin zum Antrieb)
700 N
Max. Kraft +Fz (weg vom Antrieb)
400 N
Max. Kraft -Fz (hin zum Antrieb)-1
15,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
siehe Produktzeichnung
Theoretische Kraft bei 6 bar, Rücklauf
188 N
Theoretische Kraft bei 6 bar, Vorlauf
188 N
Max. Kraft +Fz (weg vom Antrieb)-1
15,0 NM
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
5,4 NM
Hinweis zum Betriebs- und Steuermedium-1
0 bis 60 GC
Werkstoff Deckel
Aluminium-Guss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Bewegte Masse
470 G
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
1,4 KG
