Beschreibung

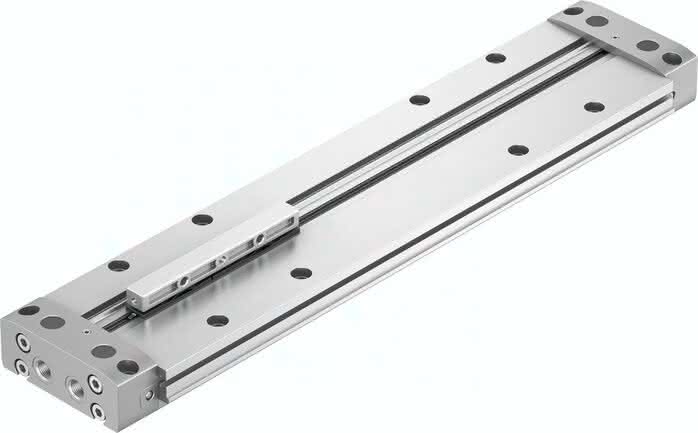

DLGF-G-40-200-PPSA DLGF-G-40-200-PPSA (5074736) Linearantrieb
Spezifikationen
Befestigungsart
mit Zubehör, Direktbefestigung über Durchgangsbohrung
Hub
200 MM
Kolben- durchmesser
40 mm
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Grundführung
Mitnahmeprinzip
formschlüssig (Schlitz)
LABS-Konformität
0 N
Dämpfungslänge
12,9 MM
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform, kupferfrei
Max. Kraft -Fz (hin zum Antrieb)
662 N
Max. Kraft +Fz (weg vom Antrieb)
456 N
Max. Kraft -Fz (hin zum Antrieb)-1
37,6 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
siehe Produktzeichnung
Theoretische Kraft bei 6 bar, Rücklauf
754 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Max. Kraft +Fz (weg vom Antrieb)-1
11,2 NM
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
7,7 NM
Hinweis zum Betriebs- und Steuermedium-1
0 bis 60 GC
Werkstoff Deckel
Aluminium-Guss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Bewegte Masse
450 G
Pneumatischer Anschluss
G1/4
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
4,8 KG
