Beschreibung

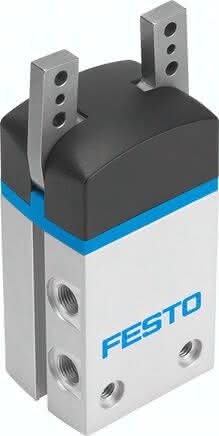

DHWS-32-A-NC DHWS-32-A-NC (1310183) Winkelgreifer
Spezifikationen
Baugröße
32
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck
4 bis 8 BAR
Einbaulage
beliebig
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Öffnungswinkel
40 DEG
Rotationssymmetrie
<= 0,2 mm MM
Wiederholgenauigkeit Greifer
<= 0,04 mm MM
Anzahl Greifbacken
2
Funktionsweise
doppeltwirkend
Greiferfunktion
Winkel
Konstruktiver Aufbau
Hebel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
5 bis 60 GC
Max. Arbeitsfrequenz Greifer
<= 3 Hz HZ
Min. Öffnungszeit bei 6 bar
88 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
55 MS
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) öffnen
120 N
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) schließen
6,0 NM
Massenträgheitsmoment
1,63 KG/CM2
Max. Moment am Greifbacken My statisch
6,0 NM
Max. Moment am Greifbacken Mz statisch
6,0 NM
Pneumatischer Anschluss
G1/8
Werkstoff Abdeckkappe
PA
Greifkraftsicherung
beim Schließen
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,55 KG
