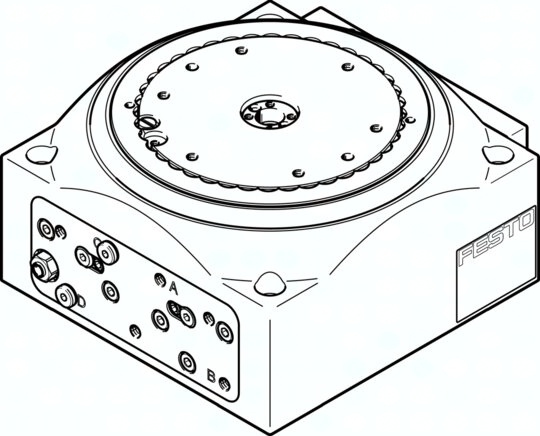

DHTG-90-4-A DHTG-90-4-A (548083) Rundschalttisch
Spezifikationen
Baugröße
90
Teilung
4
Befestigungsart
mit Durchgangsbohrung und Zentrierhülse
Parallelität Teller
<= 0,04 mm MM
Betriebsdruck
4 bis 8 BAR
Dämpfung
YSRJ: Stoßdämpfer, harte Kennlinie, justierbar
Einbaulage
beliebig
Planlauf Teller
<= 0,02 mm MM
Rundlauf Teller
<= 0,02 mm MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Wiederholgenauigkeit des Schwenkwinkels
<= 0,03 deg DEG
LABS-Konformität
2.000 N
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Positionserkennung
für induktive Sensoren
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Umgebungstemperatur
5 bis 60 GC
Theoretisches Drehmoment bei 6 bar
4,4 NM
Max. Kippmoment statisch
150 NM
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Radialkraft statisch
5.000 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Tangentialmoment statisch
150 NM
Hinweis zum Betriebs- und Steuermedium-1
<= 70 dB(A) DBA
Werkstoff Deckel
Aluminium-Knetlegierung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
Stahl verzinkt
Werkstoff Teller
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
Innengewinde M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Produktgewicht
4,3 KG
