Beschreibung

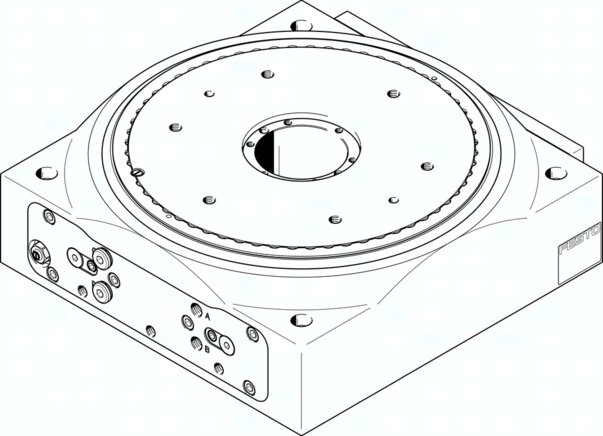

DHTG-220-3-A DHTG-220-3-A (555451) Rundschalttisch
Spezifikationen
Einbaulage
beliebig
Baugröße
220
Parallelität Teller
<= 0,04 mm MM
Betriebsdruck
4 bis 8 BAR
Planlauf Teller
<= 0,02 mm MM
Rundlauf Teller
<= 0,02 mm MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Wiederholgenauigkeit des Schwenkwinkels
<= 0,03 deg DEG
Dämpfung
YSRJ: Stoßdämpfer, harte Kennlinie, justierbar
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Teilung
3
Hinweis zum Betriebs- und Steuermedium-1
<= 70 dB(A) DBA
LABS-Konformität
5.000 N
Umgebungstemperatur
5 bis 60 GC
Positionserkennung
für induktive Sensoren
Pneumatischer Anschluss
Innengewinde G1/8
Befestigungsart
mit Durchgangsbohrung und Zentrierhülse
Funktionsweise
doppeltwirkend
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretisches Drehmoment bei 6 bar
58,9 NM
Max. Kippmoment statisch
500 NM
Max. Radialkraft statisch
8.000 N
Max. Tangentialmoment statisch
500 NM
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
Stahl verzinkt
Werkstoff Teller
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
24 KG
