Beschreibung

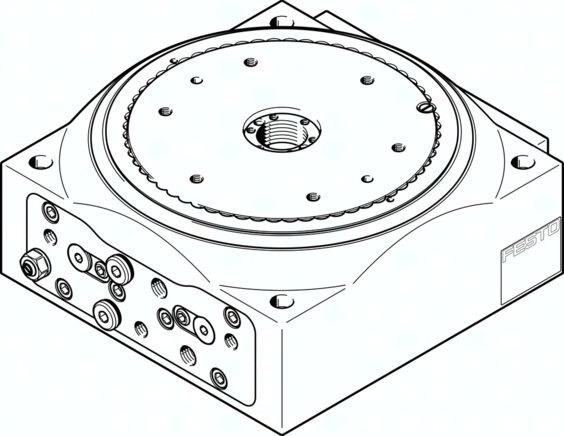

DHTG-140-8-A DHTG-140-8-A (548090) Rundschalttisch
Spezifikationen
Baugröße
140
Parallelität Teller
<= 0,04 mm MM
Dämpfung
YSRJ: Stoßdämpfer, harte Kennlinie, justierbar
Planlauf Teller
<= 0,02 mm MM
Einbaulage
beliebig
Rundlauf Teller
<= 0,02 mm MM
Funktionsweise
doppeltwirkend
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Wiederholgenauigkeit des Schwenkwinkels
<= 0,03 deg DEG
Konstruktiver Aufbau
Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Betriebsdruck
4 bis 8 BAR
Positionserkennung
für induktive Sensoren
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
<= 70 dB(A) DBA
Umgebungstemperatur
5 bis 60 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
4.000 N
Max. Kippmoment statisch
300 NM
Max. Radialkraft statisch
6.000 N
Max. Tangentialmoment statisch
200 NM
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
Stahl verzinkt
Befestigungsart
mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
Innengewinde G1/8
Theoretisches Drehmoment bei 6 bar
18,1 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Teller
Stahl verzinkt
Werkstoff Dichtungen
NBR, TPE-U(PU)
Produktgewicht
10 KG
Teilung
8
