Beschreibung

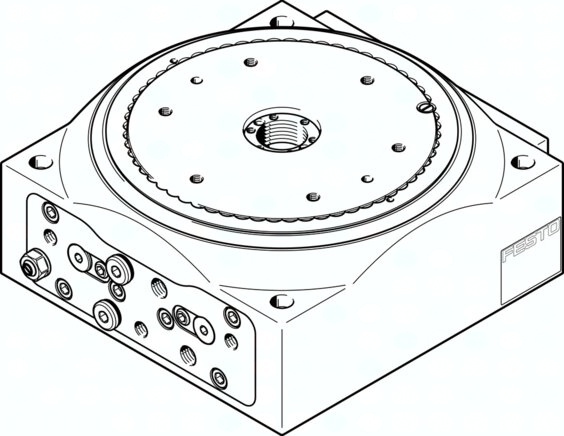

DHTG-140-4-A DHTG-140-4-A (548088) Rundschalttisch
Spezifikationen
Parallelität Teller
<= 0,04 mm MM
Planlauf Teller
<= 0,02 mm MM
Dämpfung
YSRJ: Stoßdämpfer, harte Kennlinie, justierbar
Rundlauf Teller
<= 0,02 mm MM
Einbaulage
beliebig
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Wiederholgenauigkeit des Schwenkwinkels
<= 0,03 deg DEG
Betriebsdruck
4 bis 8 BAR
Konstruktiver Aufbau
Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Teilung
4
Positionserkennung
für induktive Sensoren
Umgebungstemperatur
5 bis 60 GC
Funktionsweise
doppeltwirkend
LABS-Konformität
4.000 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
<= 70 dB(A) DBA
Max. Kippmoment statisch
300 NM
Baugröße
140
Max. Radialkraft statisch
6.000 N
Befestigungsart
mit Durchgangsbohrung und Zentrierhülse
Max. Tangentialmoment statisch
200 NM
Theoretisches Drehmoment bei 6 bar
18,1 NM
Pneumatischer Anschluss
Innengewinde G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Teller
Stahl verzinkt
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Produktgewicht
10 KG
