Beschreibung

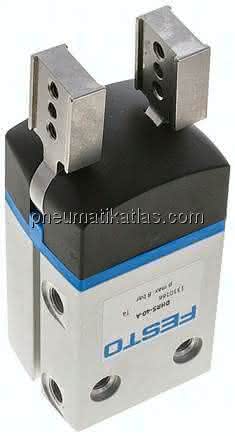

DHRS-40-A DHRS-40-A (1310166) Radialgreifer
Spezifikationen
Baugröße
40
Betriebsdruck
2 bis 8 BAR
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Öffnungswinkel
180 DEG
Rotationssymmetrie
<= 0,2 mm MM
LABS-Konformität
725 NCM
Wiederholgenauigkeit Greifer
<= 0,1 mm MM
Anzahl Greifbacken
2
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Greiferfunktion
Radial
Konstruktiver Aufbau
zwangsgeführter Bewegungsablauf
Eignung zur Produktion von Li-Ionen Batterien
660 NCM
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Max. Arbeitsfrequenz Greifer
<= 2 Hz HZ
Min. Öffnungszeit bei 6 bar
113 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
142 MS
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) öffnen
200 N
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) schließen
14,0 NM
Massenträgheitsmoment
4,18 KG/CM2
Max. Moment am Greifbacken My statisch
14,0 NM
Max. Moment am Greifbacken Mz statisch
14,0 NM
Umgebungstemperatur
5 bis 60 GC
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoff Abdeckkappe
PA
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,9 KG
