Beschreibung

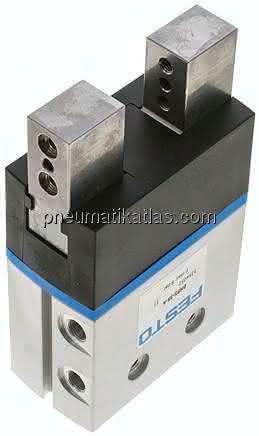

DHPS-35-A DHPS-35-A (1254052) Parallelgreifer
Spezifikationen
Baugröße
35
Hub pro Greifbacken
12,5 MM
Betriebsdruck
2 bis 8 BAR
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Max. Greifbackenspiel Sz
< 0,02 mm MM
Führung
Gleitführung
Rotationssymmetrie
<= 0,2 mm MM
LABS-Konformität
450 N
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Anzahl Greifbacken
2
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Greiferfunktion
Parallel
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Eignung zur Produktion von Li-Ionen Batterien
50,0 NM
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Gesamtgreifkraft bei 6 bar öffnen
970 N
Gesamtgreifkraft bei 6 bar schließen
910 N
Min. Schließzeit bei 6 bar
123 MS
Max. Arbeitsfrequenz Greifer
2 HZ
Min. Öffnungszeit bei 6 bar
95 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium
450,0 N
Greifkraft pro Greifbacken bei 6 bar öffnen
483 N
Massenträgheitsmoment
12,700 KG/CM2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
50,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
450 G
Max. Moment am Greifbacken My statisch
50,0 NM
Umgebungstemperatur
5 bis 60 GC
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Werkstoff Abdeckkappe
PA
Produktgewicht
1,4 KG
