Beschreibung

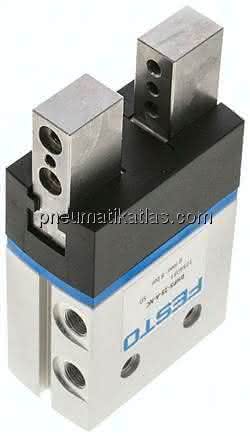

DHPS-25-A-NC DHPS-25-A-NC (1254051) Parallelgreifer
Spezifikationen
Baugröße
25
Hub pro Greifbacken
7,5 MM
Max. Austauschgenauigkeit
<= 0,2 mm MM
Einbaulage
beliebig
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Anzahl Greifbacken
2
Funktionsweise
doppeltwirkend
Max. Greifbackenspiel Sz
< 0,02 mm MM
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Betriebsdruck
4 bis 8 BAR
Greiferfunktion
Parallel
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Führung
Gleitführung
Positionserkennung
für Näherungsschalter
Massenträgheitsmoment
3,835 KG/CM2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Eignung zur Produktion von Li-Ionen Batterien
30,0 NM
Max. Arbeitsfrequenz Greifer
2 HZ
Min. Öffnungszeit bei 6 bar
68 MS
Min. Schließzeit bei 6 bar
52 MS
Umgebungstemperatur
5 bis 60 GC
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
350 N
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
G1/8
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
30,0 NM
Werkstoff Abdeckkappe
PA
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
350 G
Max. Moment am Greifbacken My statisch
30,0 NM
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Rotationssymmetrie
<= 0,2 mm MM
Greifkraftsicherung
beim Schließen
Produktgewicht
0,8 KG
