Beschreibung

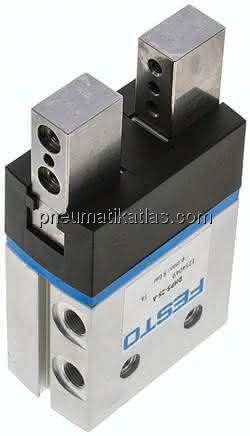

DHPS-25-A DHPS-25-A (1254049) Parallelgreifer
Spezifikationen
Baugröße
25
Hub pro Greifbacken
7,5 MM
Betriebsdruck
2 bis 8 BAR
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Max. Greifbackenspiel Sz
< 0,02 mm MM
Führung
Gleitführung
Rotationssymmetrie
<= 0,2 mm MM
LABS-Konformität
350 N
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Anzahl Greifbacken
2
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Greiferfunktion
Parallel
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Eignung zur Produktion von Li-Ionen Batterien
30,0 NM
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Gesamtgreifkraft bei 6 bar öffnen
500 N
Gesamtgreifkraft bei 6 bar schließen
450 N
Min. Schließzeit bei 6 bar
63 MS
Max. Arbeitsfrequenz Greifer
2 HZ
Min. Öffnungszeit bei 6 bar
48 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium
228,0 N
Greifkraft pro Greifbacken bei 6 bar öffnen
249 N
Massenträgheitsmoment
3,831 KG/CM2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
30,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
350 G
Max. Moment am Greifbacken My statisch
30,0 NM
Umgebungstemperatur
5 bis 60 GC
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Werkstoff Abdeckkappe
PA
Produktgewicht
0,75 KG
