Beschreibung

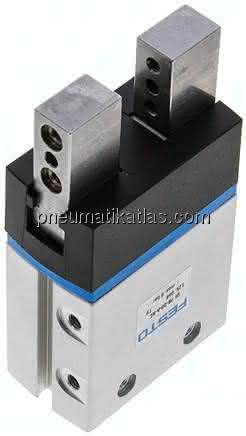

DHPS-20-A-NC DHPS-20-A-NC (1254048) Parallelgreifer
Spezifikationen
Einbaulage
beliebig
Hub pro Greifbacken
6,5 MM
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Max. Austauschgenauigkeit
<= 0,2 mm MM
LABS-Konformität
250 N
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Anzahl Greifbacken
2
Max. Greifbackenspiel Sz
< 0,02 mm MM
Umgebungstemperatur
5 bis 60 GC
Betriebsdruck
4 bis 8 BAR
Rotationssymmetrie
<= 0,2 mm MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Greiferfunktion
Parallel
Massenträgheitsmoment
1,494 KG/CM2
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Führung
Gleitführung
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Baugröße
20
Funktionsweise
doppeltwirkend
Eignung zur Produktion von Li-Ionen Batterien
14,0 NM
Max. Arbeitsfrequenz Greifer
3 HZ
Min. Öffnungszeit bei 6 bar
72 MS
Min. Schließzeit bei 6 bar
62 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
M5
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
14,0 NM
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
250 G
Max. Moment am Greifbacken My statisch
14,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Werkstoff Abdeckkappe
PA
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Greifkraftsicherung
beim Schließen
Produktgewicht
0,42 KG
