Beschreibung

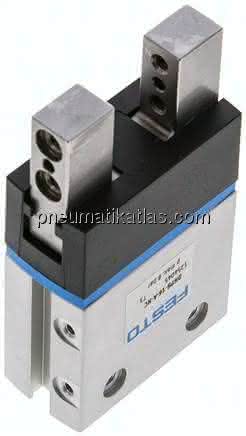

DHPS-16-A-NC DHPS-16-A-NC (1254045) Parallelgreifer
Spezifikationen
Baugröße
16
Hub pro Greifbacken
5,0 MM
Betriebsdruck
4 bis 8 BAR
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Max. Greifbackenspiel Sz
< 0,02 mm MM
Führung
Gleitführung
Rotationssymmetrie
<= 0,2 mm MM
LABS-Konformität
150 N
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Anzahl Greifbacken
2
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Greiferfunktion
Parallel
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Eignung zur Produktion von Li-Ionen Batterien
8,0 NM
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Min. Schließzeit bei 6 bar
37 MS
Max. Arbeitsfrequenz Greifer
3 HZ
Min. Öffnungszeit bei 6 bar
48 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Massenträgheitsmoment
0,468 KG/CM2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
8,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
150 G
Max. Moment am Greifbacken My statisch
8,0 NM
Umgebungstemperatur
5 bis 60 GC
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
M3
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Werkstoff Abdeckkappe
PA
Greifkraftsicherung
beim Schließen
Produktgewicht
0,22 KG
