Beschreibung

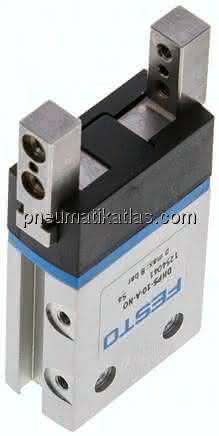

DHPS-10-A-NO DHPS-10-A-NO (1254041) Parallelgreifer
Spezifikationen
Baugröße
10
Hub pro Greifbacken
3,0 MM
Eignung zur Produktion von Li-Ionen Batterien
3,0 NM
Max. Austauschgenauigkeit
<= 0,2 mm MM
Werkstoffhinweis
RoHS konform
LABS-Konformität
60 N
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Max. Greifbackenspiel Sz
< 0,02 mm MM
Funktionsweise
doppeltwirkend
Rotationssymmetrie
<= 0,2 mm MM
Führung
Gleitführung
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Anzahl Greifbacken
2
Positionserkennung
für Näherungsschalter
Greiferfunktion
Parallel
Betriebsdruck
4 bis 8 BAR
Max. Arbeitsfrequenz Greifer
4 HZ
Min. Öffnungszeit bei 6 bar
19 MS
Min. Schließzeit bei 6 bar
30 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
5 bis 60 GC
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Einbaulage
beliebig
Pneumatischer Anschluss
M3
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Massenträgheitsmoment
0,082 KG/CM2
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
3,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
60 G
Max. Moment am Greifbacken My statisch
3,0 NM
Werkstoff Abdeckkappe
PA
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Greifkraftsicherung
beim Öffnen
Produktgewicht
0,1 KG
